雙相鎖相放大器（模塊） 型號:HB31-HB-292

根據工業、教學實驗等領域，對微弱信號檢測儀器小型化的需要，模塊化的鎖相放大器系列，性能指標與臺式儀器相當 此儀器系列有HB-293（V）、HB-293（I）、HB-292（V-1）、HB-292（V-2）、HB-292（I-1）、HB-292（I-2）、HB-298、HB-298-1等。還有元器件均為國產化的模塊化鎖相放大器。
雙相鎖相放大器（模塊）

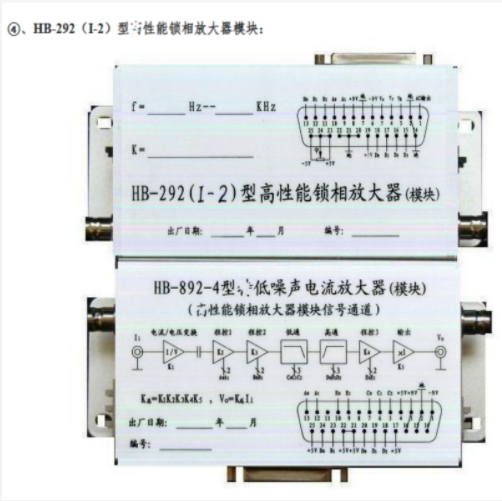

模塊化鎖相放大器，通常是針對某一具體的測量，作為鎖相放大器使用，是把通用多功能的臺式鎖相放大器的功能進行簡化、可以嵌入其它測量儀器中使用。但是，有時用戶在某些測量微弱電壓或電流時，進行方案論證時，對被測試的信號還就需要用性能與臺式通用鎖相放大器相當?shù)哪K化鎖相放大器。具有這種功能的模塊化鎖相放大器外尚無此類產品。HB-292型雙相鎖相放大器（模塊），配上HB-892-1或HB-892-2型特低噪聲電壓放大器（模塊）作為信號通道 與臺式通用鎖相放大器性能相當?shù)臏y量微弱電壓信號的鎖相放大器模塊。另外，用HB-292型雙相鎖相放大器（模塊），配上HB-892-3或HB-892-24型特低噪聲電流放大器（模塊）作為信號通道，與臺式通用鎖相放大器性能相當?shù)臏y量微弱電流信號的鎖相放大器模塊。

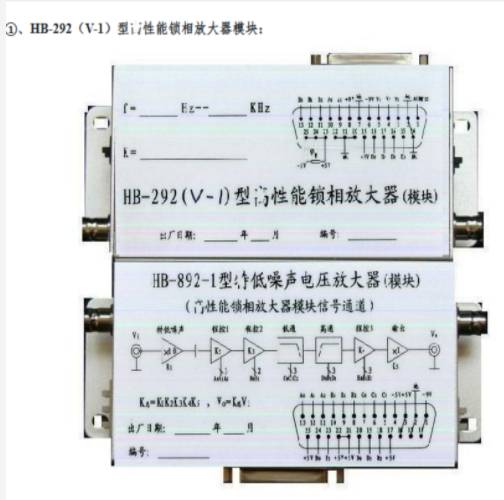

用HB-292型雙相鎖相放大器（模塊）+HB-892-1型特低噪聲電壓放大器（模塊），組合成性能模塊化鎖相放大器，用于測量微弱電壓信號。

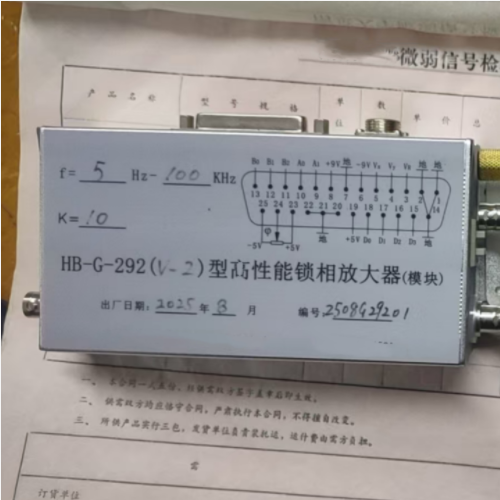

雙相鎖相放大器（模塊） 型號:HB31-HB-292

技術指標
1、工作頻率： 5Hz—10KHz
2、放大倍數： 10、20、50、100、200、500、1K、2K、5K、10K、20K、50K、
100K、200K、500K、1M、2M、5M、10M，共19檔
3、輸入短路噪聲電壓： ≤2nV/（1KHz時）
4、輸入阻抗： 1MΩ//10pf
5、輸入信號： 350mV
6、低通濾波器截止頻率： 10KHz、3KHz、1KHz、300Hz、100Hz、30Hz、10Hz、3Hz
7.濾波器截止頻率： 0.1Hz、1Hz、10Hz、30Hz、100Hz、300Hz、1KHz、3KHz
8、參考信號：波形：正弦波、方波、脈沖、三角波等周期信號大小：200mV—3V
9、相位調節： 細調：0°—100°
90°步進粗調：0°、90°、180°、270°
10、時間常數：10ms、30ms、100ms、300ms、1s、3s、10s、30s
11、輸出分量： Vx、Vy、
（對應輸入電壓Vix=Vx/K，Viy=Vy/K，ViR=VR/K）
12、交流輸出分量： VAC=VRcos(ωt+φ)【其中ω=2πf，f=10KHz
13、諧波測量： 1f、2f、3f、…15f
14、輸出電平： ±4.5V
15、輸出直流漂移： 10-3FS/℃
16、零偏調節范圍： 20%FS
17、地址控制電平： TTL電平，【1】高電平4V—5V，【0】低電平0—1V，
可以不接，內部已接地
18、供電電源：±9V，HB-892-1：70mA，紋波小于1mV ±9V，HB-292：150mA，紋波小于1mV
19、體積： 140*76*35（單位：mm）* 2個
20、重量： 320克左右 * 2個
